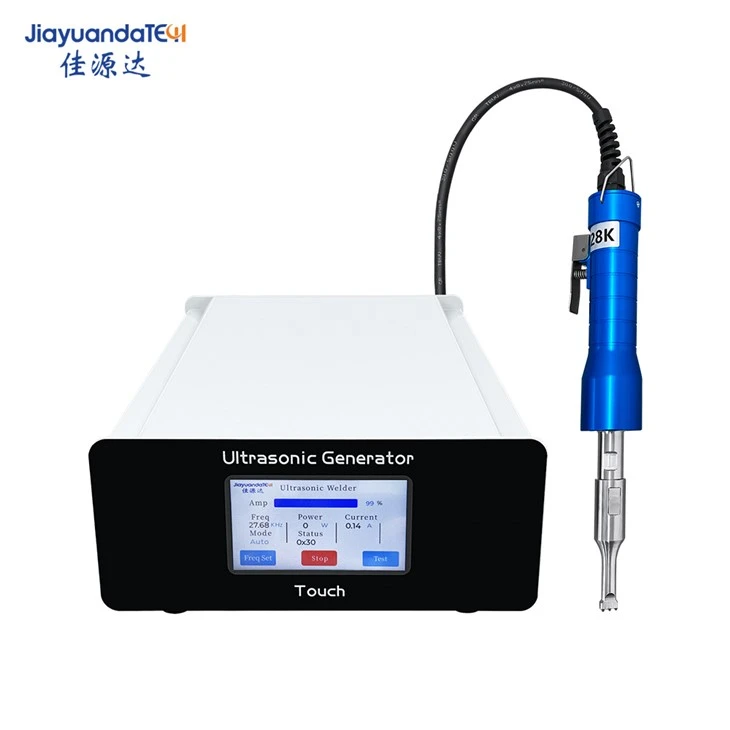

Ультразвуковий апарат для точкового зварювання

ВикористанняУльтразвукового заклепувального точкового зварювача:

1: Підключіть один кінець кабелю до роз’єму кабелю керування вихідним сигналом на генераторі вібрації, а інший кінець – до роз’єму кабелю керування вихідним сигналом на задній частині електричної коробки та затягніть його.

2: Очистіть поверхню з’єднання зварювальної головки, під’єднайте її до датчика вібраційного циліндра та затягніть її гайковим ключем. Увага: при з'єднанні необхідно переконатися, що дві з'єднувальні поверхні між зварювальною головкою і перетворювачем збігаються і щільно зафіксовані. Занадто довгі з’єднувальні гвинти або ковзаючі зубці не можуть зафіксуватися, інакше передача звукової хвилі може бути нерівною, і машина може бути пошкоджена.

3: Під час завантаження та розвантаження зварювальної головки необхідно використовувати два гайкові ключі, щоб окремо закріпити зварювальний пристрій і перетворювач. Не дозволяється блокувати або навантажувати лише одну частину, щоб уникнути пошкодження переносного вібраційного циліндра.

4: Перевіривши встановлення пунктів 1 і 2, підключіть розетку шнура живлення до зовнішньої розетки та поверніть вимикач живлення. У цей час засвітиться індикатор живлення.

5: Обережно натисніть перемикач керування звуковою хвилею, і ви почуєте «скрип» від зварювальної головки, коли звукова хвиля передається на зварювальну головку, що вказує на те, що апарат працює нормально та його можна використовувати.

6: Якщо в роботі машини є відхилення від норми, не розбирайте обладнання без дозволу. Будь ласка, повідомте постачальника або надішліть обладнання виробнику для перевірки та ремонту.

ПОШИРЕНІ ЗАПИТАННЯ%3а

Q:Як просто визначити позитивний і негативний електроди ультразвукового датчика точкового зварювання?

Ультразвуковий перетворювач зварювального апарату є основним компонентом усього ультразвукового обладнання. Якщо датчик зламаний і його потрібно замінити, як ми можемо визначити його плюс і мінус? Якщо позитивний і негативний електроди підключити навпаки, можна легко отримати ураження електричним струмом. Ось простий спосіб: виміряти тріснутий датчик за допомогою мультиметра, а потім повернути мультиметр до звукового сигналу та натиснути будь-яку ручку мультиметра на одному кінці лінії датчика, а іншу ручку на верхній частині датчика. Якщо звуковий сигнал є, він негативний, інакше – позитивний

Q:  Поширені проблеми та рішення ультразвукового заклепувального апарата точкового зварювання

① Немає дисплея під час увімкнення живлення пристрою

Можливо, перегорів запобіжник обладнання, і необхідно перевірити, чи немає короткого замикання в трубі живлення обладнання. Якщо є проблема, її слід своєчасно усунути та замінити; Якщо запобіжник пошкоджено, замініть його.

② Пристрій не показує струм під час ультразвукового тестування

Існують три можливі причини такої ситуації, першою є згоряння трубки живлення; Другий тип - несправність в ланцюзі управління реле; Третій вид - перегорання високовольтних конденсаторів. Рішення полягає в заміні пошкоджених частин обладнання.

③ Надмірний струм і перевантаження під час використання обладнання для зварювання

Така ситуація може виникнути через надмірну ультразвукову зварювальну головку та високий ударний струм, що потребує заміни потужного обладнання; По-друге, це може бути викликано високим тиском запуску та довгою затримкою. Тому необхідно знизити тиск спрацьовування і зменшити час затримки; Крім того, тиск повітря може бути занадто високим, і його потрібно знизити; Нарешті, це може бути пов’язано з високим коефіцієнтом трансформації вторинного полюса, тому просто перейдіть на вторинний полюс із низьким збільшенням.

Щоб дізнатися більше про ультразвуковий заклепувальний апарат точкового зварювання, зв’яжіться з нами!
